DDs函数任意波形信号发生器

FY6300和FY2300系列主要区别如下：

1、FY6300系列正弦波输出频率最高可达60MHz（FY6300-60M）,方波最高输出频率可达25MHz，（同类性能参数仪器售价均在2000元以上），详细参数指标可参照不同型号对应的参数表。

2、新增AM、FM、PM、ASK、FSK、PSK、VCO调制功能！

3、FY6300系列采样率升级至250MSa/s，高频信号输出轮廓更清晰;

4、FY6300系列采用14位高速DA集成电路（性能远远超过电阻网络搭成的DA方案），5V输出时，波形阶梯低至0.3mV；

5、FY6300系列每组波形存储深度升级至8192*14bits，可高精度的还原信号细节;

6、FY6300系列相位分辨率可达0.01度，用户可更加精确控制两路信号的延时;

7、FY6300系列占空比调节精度可达0.01%；方波上升沿和下降沿时间可调，仪器在设置方波输出时，按动F4按键可以在占空比和升降沿时间设置之间切换，从而使仪器的适用范围更广！

8、FY6300系列采用全新的电源设计方案，根除了手持仪器电源噪声干扰小幅度信号的弊端。（10mV的小信号依然具有完美的信号特征）

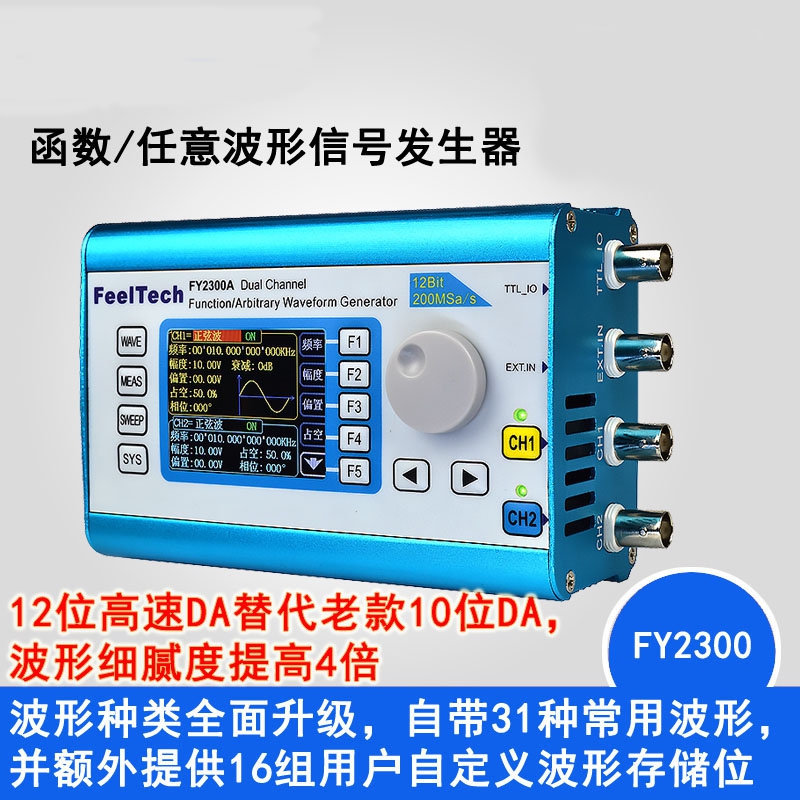

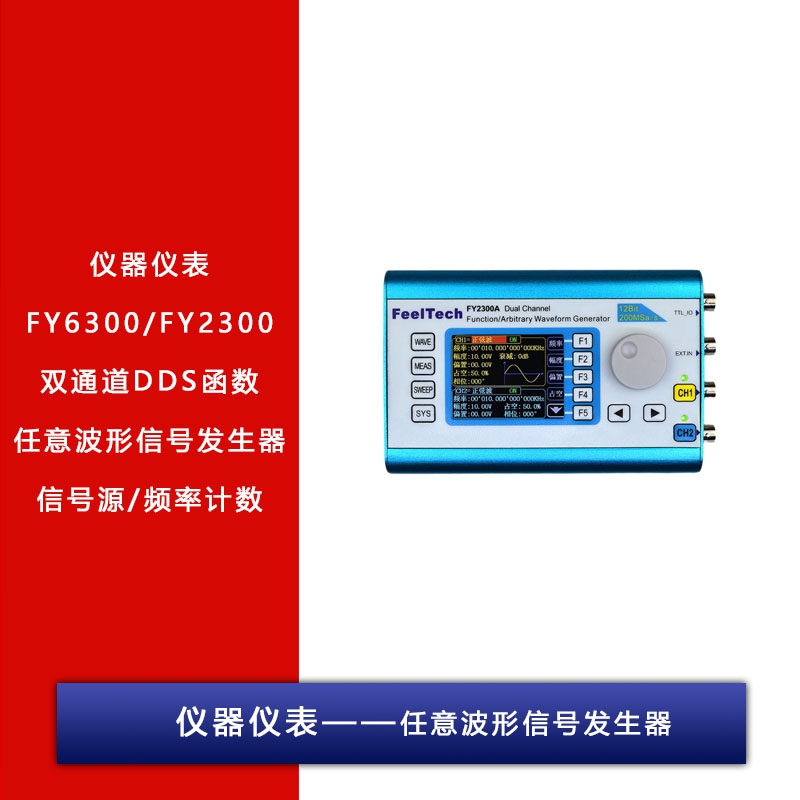

       FY2300系列双通道函数/任意波形发生器是一款集函数信号发生器、任意波形发生器、脉冲信号发生器、扫频仪、计数器和频率计等功能于一身的便携式、高性能、高性价比、多功能的信号发生器。仪器采用大规模FPGA集成电路和高速MCU微处理器，内部电路采用高精度有源晶振做基准，信号稳定度高。表面贴装工艺，大大提高了仪器的抗干扰性和使用寿命。仪器具有完全独立的双路DDS信号和TTL电平输出，不仅为用户预置了31种常用波形信号而且还为用户提供了16组自定义波形存储空间。本仪器在信号产生、波形扫描、参数测量以及使用方面实现了易用性、优异的技术指标及众多功能特性的完美结合，可帮助用户更快地完成工作任务，是电子工程师、电子实验室、生产线及教学、科研的理想测试、计量设备。

       FY2300系列双通道函数/任意波形发生器具有人性化的键盘布局和指示，为用户提供了直观的操作界面。显示界面采用2.4寸TFT彩色液晶屏，具有320*240高分辨率，能够同时显示两个通道的所有参数并且提示当前的按键功能，快捷键极大地简化了复杂的操作过程，大大地增强了仪器的可操作性。用户不必花大量的时间去学习和熟悉仪器的操作，即可熟练使用。

1、内部电路展示

2、显示界面

我们产品的多功能界面：每个功能都有独立的界面，显示内容更加丰富，用户操作更加直观，大大减少按键复用。（例如：扫描功能界面。可以同时将扫描对象、扫描起始频率、扫描时间、扫描模式等信息在一个界面下全部显示出来，用户可直观的操作以及观察当前扫描工作状态）

3、波形再现功能

我们的效果：业界独创波形再现功能，仪器输出的所有波形均可在信号发生器上显示，不但包括31种预置波形，还包括用户自定义波形，可以在一定程度上脱离示波器。举例：通过FY2300上位机的波形绘制窗口手绘一个波形下载到仪器输出。

       大家都知道信号最重要的几个参数：波形、频率、幅度、偏置。这几个都是最基础的，也是跟硬件息息相关的。

1、关于偏置电平：在很多调试电路的场合，偏置信号是需要任意调整的，例如：调试比较器电路，都需要在一个小信号上叠加一个直流分量，而且这个直流分量的值是任意的（例如信号峰值0.5V，需要叠加2V的直流分量）。

我们的偏置：可在-10V到+10V之间任意可调。如下图所示：

2、关于小信号：我们的10mV及5mV小信号

◆多功能上位机软件：标配任意波形编辑功能，能够在PC机上编辑任意波形下载到仪器并输出波形；仪器各项功能参数均支持上位机软件控制，通讯协议公开，使您二次开发变得非常简单；上位机软件界面如下：

◆多功能手持便携式等优点：只需要一个移动电源就可以在户外长期工作，以最小的身躯实现了台式信号源的功能。

温馨提示：FY2300系列信号发生器和FY6300系列信号发生器参数有区别，下面分别列出了2个系列产品的参数指标，有不明白的地方可以随时联系我们哦！

FY2300系列信号发生器参数指标如下：

1、 CH1通道输出10KHz正弦波，CH2通道输出10KHz三角波，仪器输出与示波器测量的频率完全一致，这个实际上是我们做了精确的在线校准，可以使频率输出丝毫不差。

2、CH1通道输出频率为100KHz、占空比为20%的方波；CH2通道输出100KHz、占空比为80%的方波；方波模式下，占空比可任意设置，从而产生占空比可调的脉冲波，调节精度精确到0.1%。

3、CH1通道输出1MHz幅度为4V、偏置为6V的正弦波；CH2通道输出1MHz幅度为4V、偏置为-6V的正弦波；（输出信号偏置电平可在-10V到+10V之间任意调节）

4、CH1通道输出幅度为100mV的小信号，CH2通道输出幅度为50mV的小信号

5、CH1通道输出幅度为10mV的小信号，CH2通道输出幅度为5mV的小信号

6、在方波输出状态下，调节偏置电平，可使仪器输出数字信号，同时这个数字信号的幅度也可以调节，因此仪器可以输出1.2V、1.5V、1.8V、3.3V、5V、10V等幅度为0~10V的任意CMOS电平。如下图所示：CH1通道输出幅度为5V的COMS电平，CH2通道输出幅度为10V的COMS电平。

7、脉冲串猝发输出功能：可选手动触发、内部CH2触发与外部触发三种触发模式,可以使本机输出1~1048575任意个脉冲串；脉冲串类型、脉冲个数 、触发模式用户均可设置。

8、频率计功能：具有频率测量、周期测量、正脉宽测量、负脉宽测量、占空比测量五种测量方式，并且5种测量方式可以同时进行，同时实时显示。闸门时间1S、10S、100S三档可选。仪器最大测量频率可达100MHz，最低测量频率为0.01Hz；

应用举例：

（1）、测量FY3200S系列信号源输出的频率为1KHz，占空比为25%的方波信号,闸门时间选择1S，测量结果如下图所示：

测量出来频率显示为1000Hz（闸门时间选择100S,测量结果可以精确到0.01Hz）

测量信号周期显示为1000000ns（我们仪器的频率和周期是两种不同的测量方式哦，频率最小可以测量到0.01Hz,周期最大测量到20S）

测量占空比为25%方波的正脉冲时间，测量结果为250000ns

测量占空比为25%方波的负脉冲时间，测量结果750000ns

测量方波的占空比，结果是25.0%

（2）、测量0.02Hz的方波，闸门时间选择100S，测量结果0.02Hz，丝毫不差。

9、计数器功能：具有直流和交流两种耦合测量方式，有效解决交流耦合计数不准的情况。可以按开始键进行计数，暂停键可以暂停计数，清零键可以清零重新计数。在计数状态下，仪器还可以同时测量信号的周期、脉宽和占空比。如下图所示：

10、两台或多台机器能够通过TTL_IO 端口实现多机同步，每一路输出波形的相位都是0-359°可调。示例：两台仪器同时工作，一台仪器同步于另一台仪器，同时输出4路频率相同，相位依次相差90度的正弦波。

11、CH1通道输出频率为10MHz的正弦波

12、CH1通道输出频率为20MHz的正弦波

13、CH2通道输出1MHz，幅度为20V的正弦波

14、CH1通道输出10KHz升锯齿波，CH2通道输出10KHz降锯齿波

15、本仪器跟踪功能可实现两通道波形、频率、幅度、偏置和占空比参数的同步，每个物理量都可独立设置同步或取消。示例：仪器设置波形、频率、幅度、偏置同步以后，在调节CH1通道波形、频率、幅度、偏置参数时，CH2通道相应的参数也同步变化。下图所示为CH1通道和CH2通道同时输出频率为10KHz、幅度为10V、偏置为0V、相位差为90度的正弦波。

16、CH1通道和CH2通道同时输出频率为10KHz、相位差为180度的方波信号，在驱动IGBT等模块的时候，有时是需要这种互为反向，占空比可调的矩形脉冲波，本机输出最大幅度10V，输出阻抗50欧姆，甚至可以直接驱动VMOS功率管的栅极G，能否直接驱动还要看具体情况

17、相位差为180度的李沙育图形，可以看出来这个图形是非常稳定的一条直线

18、通过调节仪器两个通道输出参数，可实现不同的李沙育图形,如下图所示：

19、本机不仅自带31种常用波形，而且还为用户额外提供了16组任意波存储位，每组存储深度达2048*12bits；下面是我们仪器输出的部分常用波形图：

1、信号发生器主机         1台

2、DC5V电源适配器         1个

3、Q9夹子线             2根

4、USB转DC5.5-2.1电源线     1根

5、USB线               1根
